Beeldkwaliteitsplan Amstelveenlijn deel 2: haltes

Wendy van der Meulen

Vorig jaar is het Beeldkwaliteitsplan voor de Amstelveenlijn afgerond en vastgesteld door de betrokken partijen. In het artikel deel 1 hebben we de inpassing in de omgeving van de drie ongelijkvloerse kruispunten en het opstelterrein toegelicht. In deel 2 doen we dat voor de verschillende type haltes en de onderdoorgangen van Onderuit, Amstelveen Centrum en Marne.

De haltes van de Amstelveenlijn die blijven, zullen allemaal worden vernieuwd en geschikt worden gemaakt voor de nieuwe trams met lage vloeren. Om ervoor te zorgen dat dit op een goede manier ingepast wordt in de omgeving, gaat het Beeldkwaliteitsplan ook hier nader op in. De focus ligt daarbij op het creëren van een herkenbare, samenhangende identiteit van alle haltes. De Amstelveenlijn kent vijf verschillende type haltes. In het Beeldkwaliteitsplan is per type steeds één halte als voorbeeld uitgewerkt.

Eén visuele familie

De kleuren, het materiaalgebruik, de inrichting van de perrons, het karakter van eventuele liften en trapopgangen van de drie ongelijkvloerse kruispunten/haltes Kronenburg, Zonnestein en Sportlaan zijn als basis aangehouden voor de uitwerking van de overige haltes. Tezamen vormen ze visueel één familie. Dit geldt ook voor de uitwerking van de onderdoorgangen van Onderuit, Amstelveen Centrum en Marne.

Kenmerkend voor de Amstelveenlijnhaltes

Bij haltes waar daar sprake van is, worden de hoogteverschillen in de perrons opgeheven. De nieuwe perrons komen op één hoogte te liggen: ca. 24 cm hoog. Met behulp van licht gekleurde stenen bestrating wordt duidelijk waar een halte begint. Om een rustige en hoogwaardige uitstraling te bereiken worden markeringen op de perronbanden en de perrons zo subtiel mogelijk geïntegreerd. De perrons worden vervolgens ingericht met inrichtingselementen in de herkenbare rood-grijze R-net uitstraling. Waar er een afscheiding nodig is tussen weg, stoep en/of tram dan gebeurt dit met stalen lamellenhekwerken of waar nodig een stalen constructie met glazen panelen.

Foto bij

Halte met een zijperron: Van Boshuizenstraat


Door de hoogteaanpassingen aan het perron, wordt het nieuwe perron korter dan de huidige. De bestaande oversteken voor voetgangers blijven echter gehandhaafd. Om duidelijk aan te geven waar de halte begint is ervoor gekozen om het gehele oppervlakte tussen de twee oversteken met de kenmerkende bestrating van het perron te voorzien. Het hekwerk tussen de weg en het zijperron wordt een stalen constructie met glazen panelen. Dit sluit aan bij de keuzes voor hekwerken van de andere haltes en geeft een kwalitatief hoogwaardige uitstraling aan de haltes. Bovendien dienen zij als spatscherm voor wachtende reizigers. Haltes van hetzelfde type: De Boelelaan/VU en Brink.

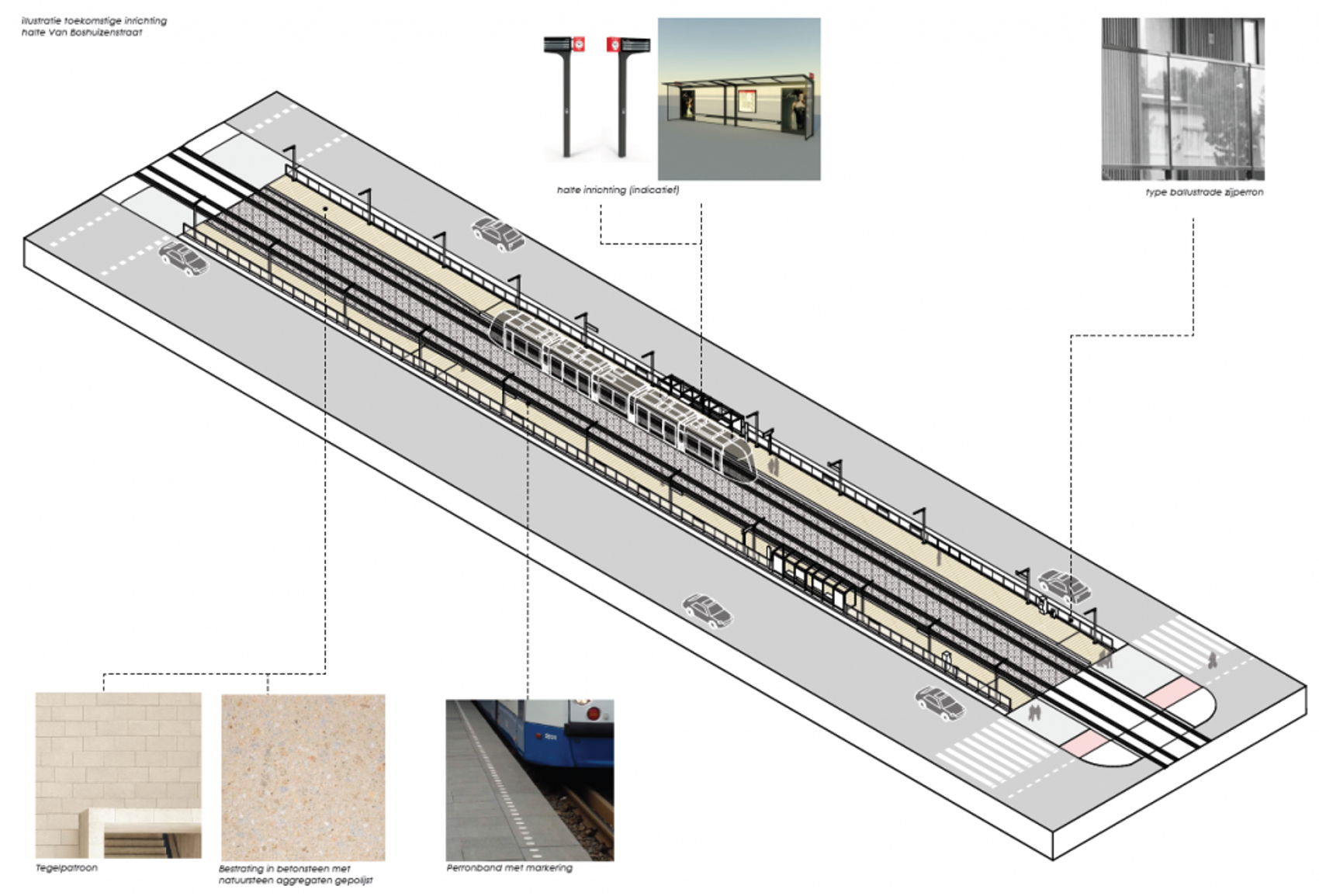

Impressie halte Van Boshuizenstraat (beeld van Posad)
Foto bij

Halte met een middenperron: Sacharovlaan


Op het punt waar de bestaande stoep stopt en de toegang naar de halte begint wordt de kenmerkende bestrating van het perron toegepast. Dit geeft een duidelijke indicatie van de overgang naar de halte. Bij de noordelijke toegang wordt de halte in de toekomst toegankelijk gemaakt via een nieuwe voetgangersbrug richting bedrijventerrein Legmeer. Waar de toegang naar de halte de tramrails kruist zorgen betonnen elementen voor een effen en comfortabel beloopbare ondergrond. Haltes van hetzelfde type: Westwijk en Poortwachter.

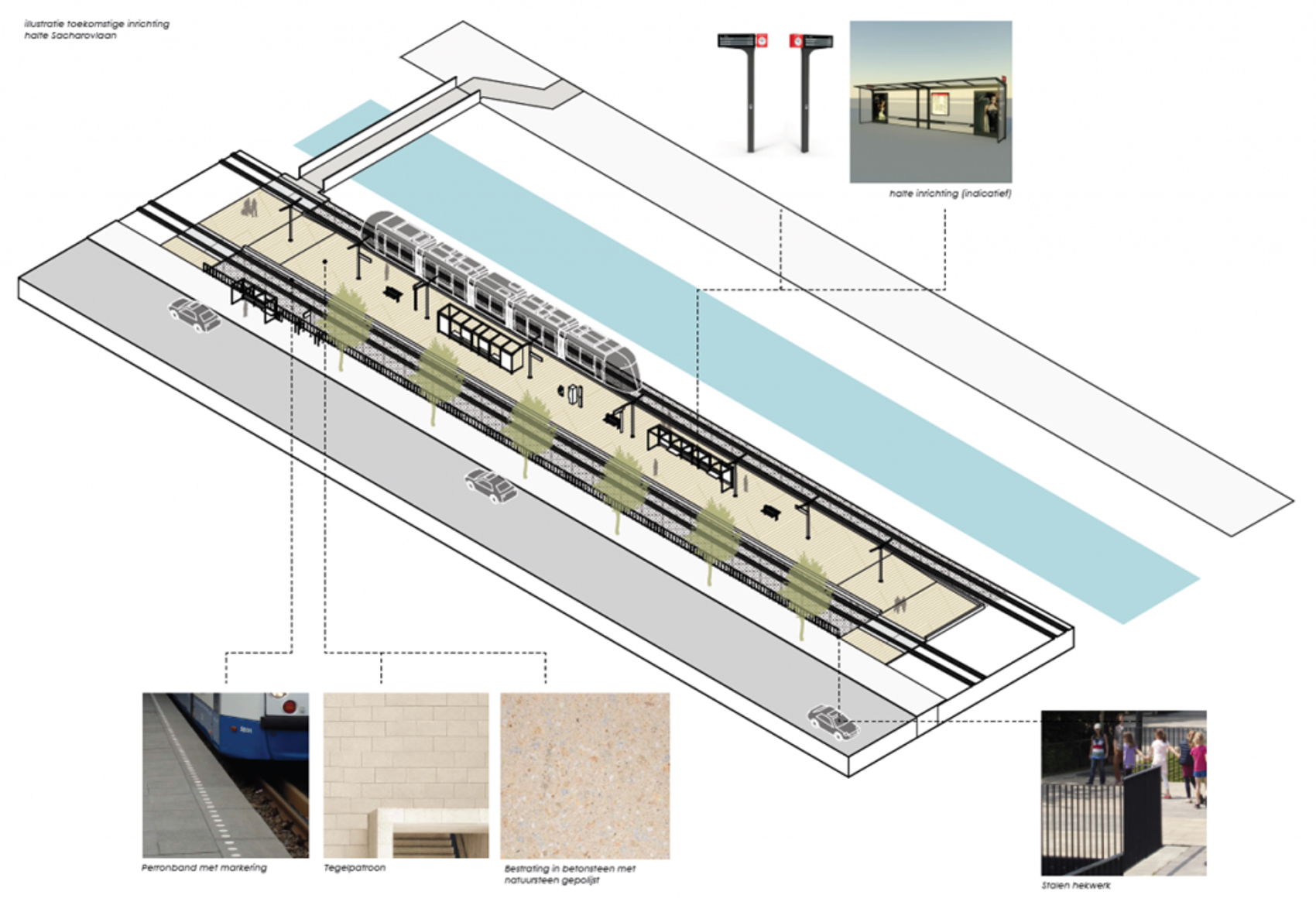

Impressie halte Sacharovlaan (beeld van Posad)
Foto bij

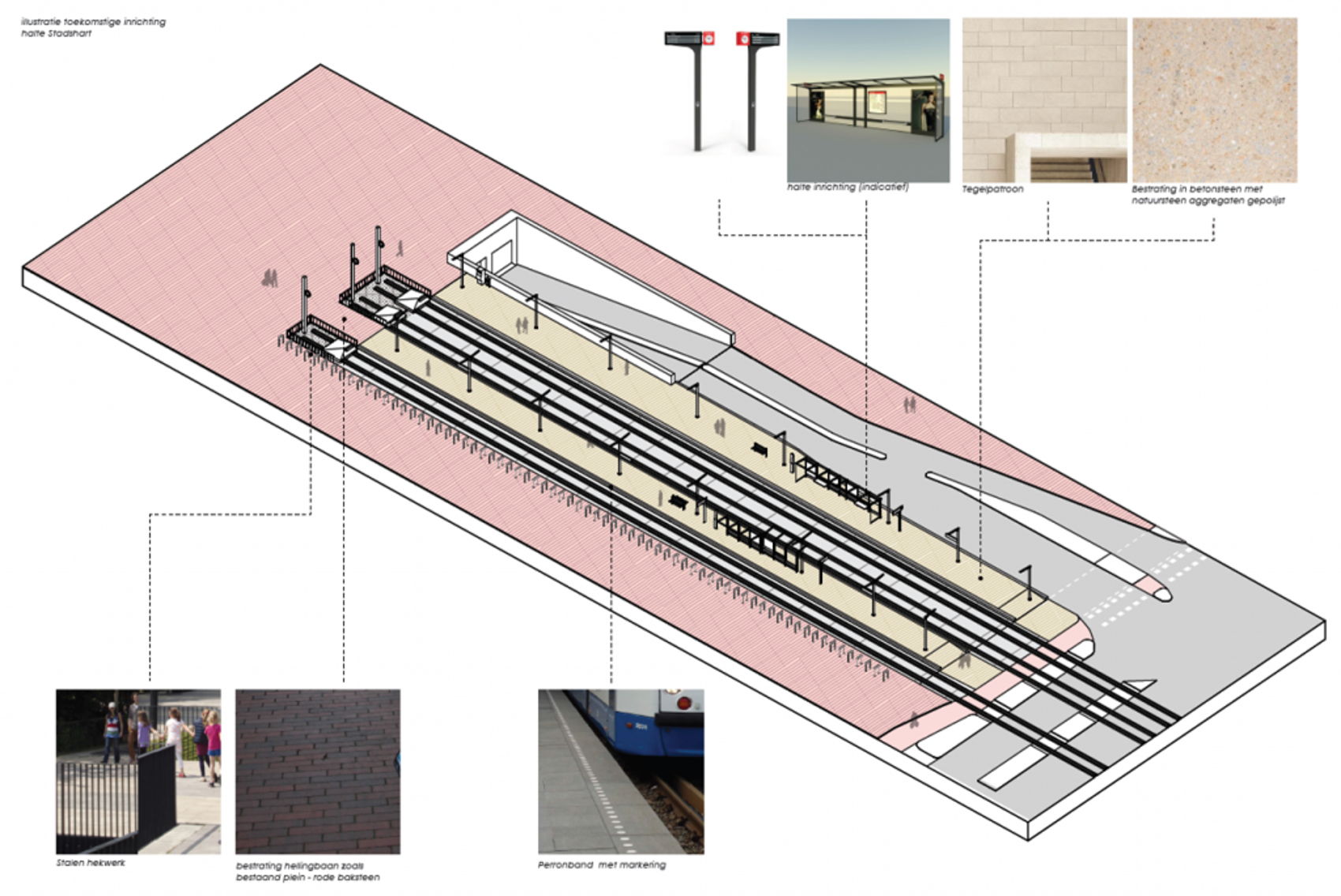

Halte met midden- en zijperron in plein: Amstelveen Stadshart


De halte Stadshart is uniek en komt verder nergens op de Amstelveenlijn voor. De bestaande gelijkvloerse halte wordt hier aangepast qua materialisatie en inrichting. Aan het einde van de tramrails worden stalen lamellenhekwerken geplaatst om een veilige en herkenbaar kwalitatieve afwerking van het eindpunt te bereiken. De hellingbanen krijgen dezelfde bestrating als het plein.
Impressie halte Stadshart (beeld van Posad)
Foto bij

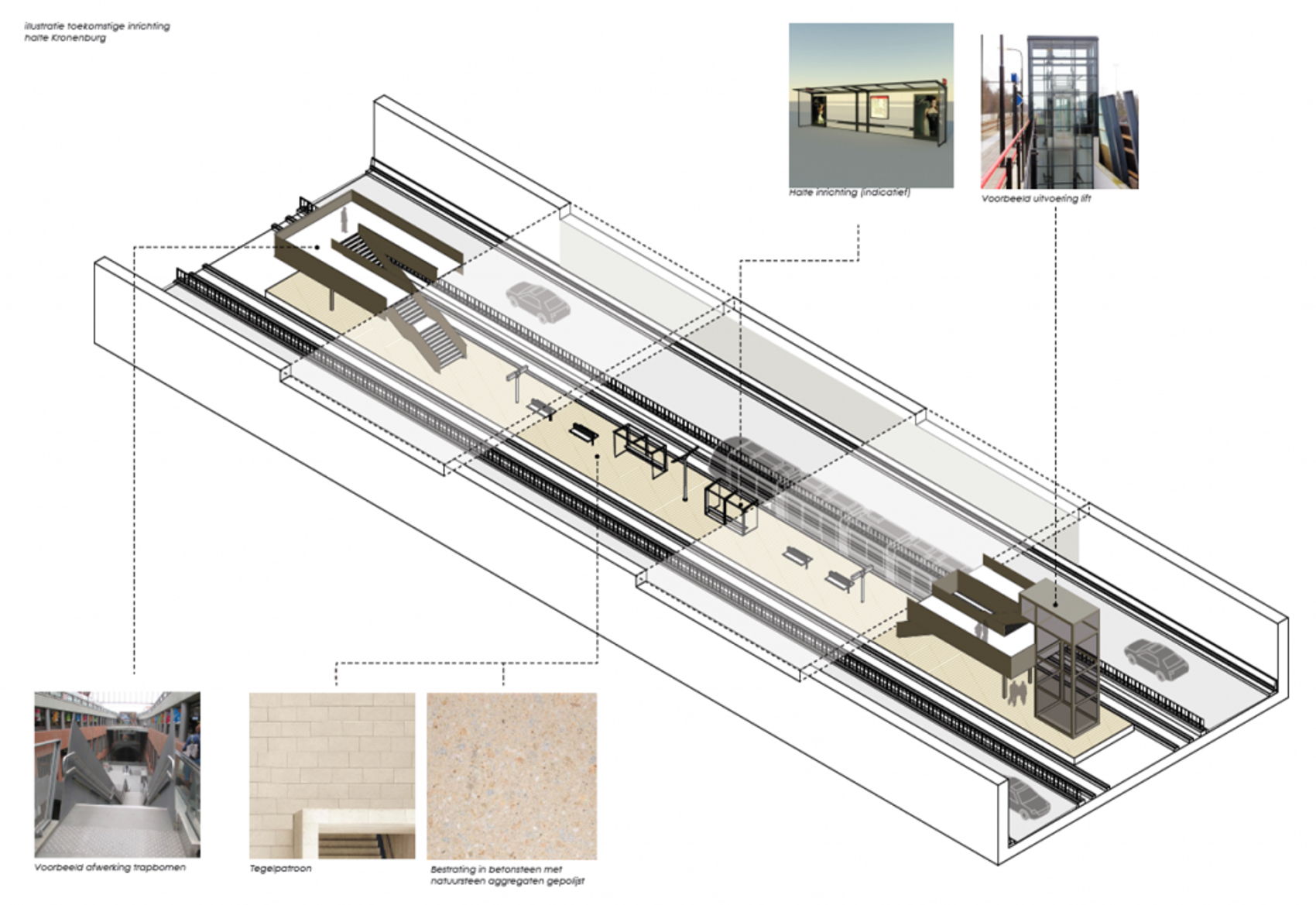

Halte ongelijkvloers kruispunt met verdiepte ligging: Kronenburg


De halte ligt verdiept en ingepast tussen de doorgaande rijbanen van de Beneluxbaan. Dit vraagt om extra aandacht in de aankleding van deze ruimte om de beleving van met name de wachtende reiziger zo aangenaam mogelijk te maken. De wanden ter hoogte van de halte krijgen een afwijkende afwerking in koperlook. Dit zorgt tezamen met de wijze waarop deze verlicht wordt, voor een warme uitstraling van de halte. Tevens hebben de wanden door hun vorm en materiaal een geluidreducerende werking. De rijbaanverlichting is geïntegreerd in de vormgeving van de wanden en de verlichting bij de brugdelen benadrukken de rijrichting. De strijkverlichting die verwerkt is in de koperlook wanden en de trapleuningen versterkt op subtiele wijze de warme sfeer van de halte. Haltes van hetzelfde type: Zonnestein en Sportlaan.
Impressie halte Kronenburg (beeld van Posad)
Foto bij
Foto bij
Foto bij

Halte middenperron met toegang via bestaand kunstwerk: Onderuit


Op de halte en daar waar de nieuwe trapopgang begint (nieuwe muren, lift en trap), wordt de herkenbare materialisatie van de nieuwe Amstelveenlijnhaltes toegepast. De lichte bestrating begint beneden voor de trap en wordt zowel op de traptreden als op het perron toegepast, zodat er samenhang tussen deze onderdelen ontstaat. Bij de trap en lift zorgen donker stalen elementen, handrails en de lamellenvorm van de balustrades voor herkenbaarheid en een hoogwaardige uitstraling. Haltes van hetzelfde type: Uilenstede, Meent, Oranjebaan en Ouderkerkerlaan.

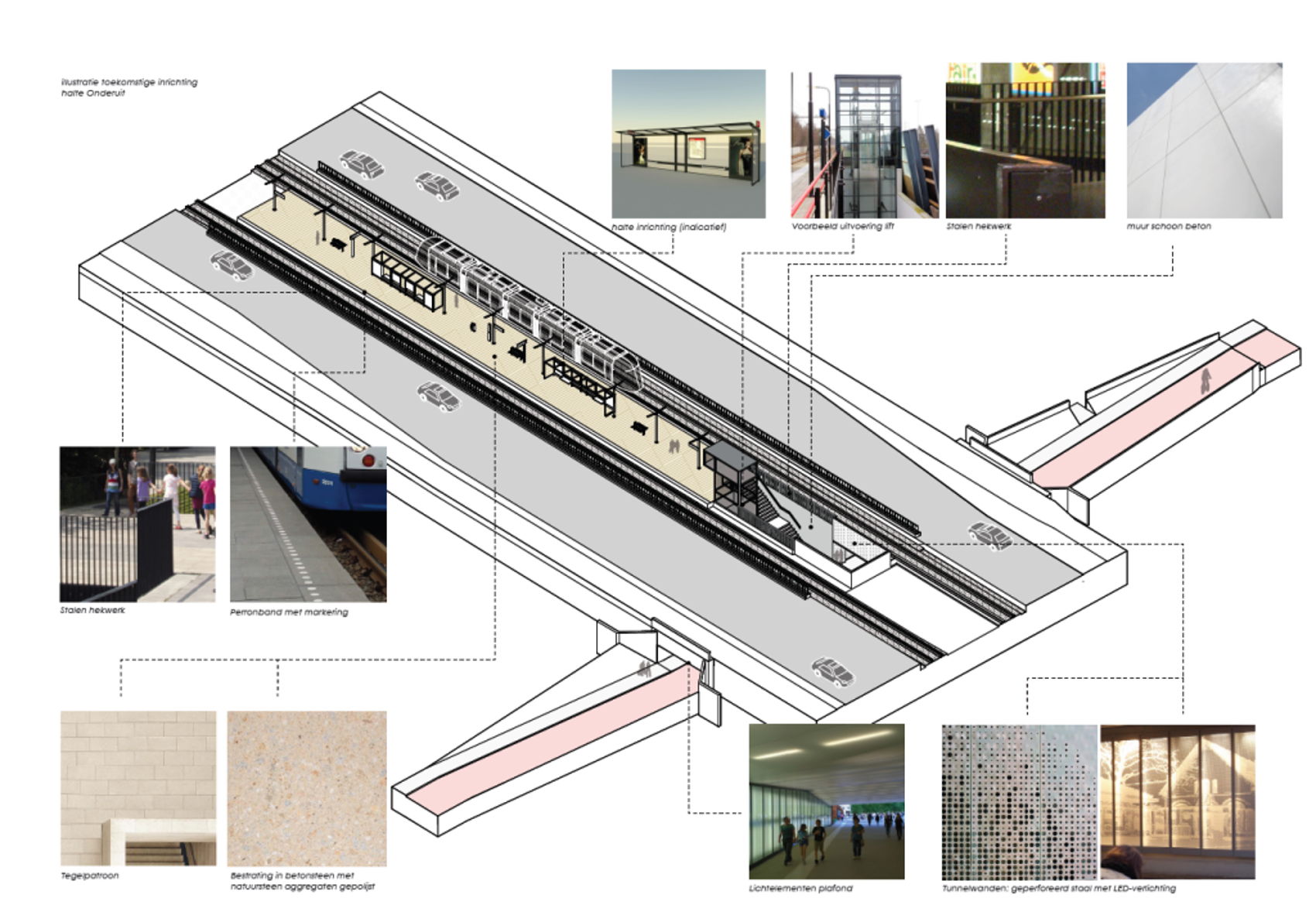

Impressie halte Onderuit (beeld van Posad)
Foto bij

Onderdoorgang Onderuit


De huidige tunnel is donker en voelt onveilig. Vooral de verlichting dient verbeterd te worden. In het Beeldkwaliteitsplan wordt er een hoogwaardigere afwerking van zowel wanden als plafond voorgesteld. De wanden worden voorzien van stalen geperforeerde panelen met achterliggende LED-armaturen. Deze schijnen met strijklicht de wand achter en het plafond boven de panelen aan. Op de plaats van de opening van de tunnel worden ook de wanden van de opening bekleed met de stalen panelen. Hierdoor wordt de tunnel duidelijk gedefinieerd en krijgt de opening een herkenbaar gezicht vanaf het perron. Het plafond van de onderdoorgang wordt geschilderd en voorzien van nieuwe, lijnvormige verlichting.
Impressie onderdoorgang halte Onderuit (beeld van Posad)
Foto bij

Onderdoorgangen haltes Amstelveen Centrum en Marne


De haltes Amstelveen Centrum en Marne komen in de toekomst te vervallen. Hierdoor moeten de toegangen tot de haltes worden dichtgezet. Het dichtzetten van de toegangen is aangegrepen om de onderdoorgangen van deze twee haltes te verbeteren. De gaten waar de toegangen zitten krijgen een wandbekleding die het daglicht in de onderdoorgang brengt. Het gat en de wanden eronder worden bekleed met geperforeerde stalen platen. Deze wandafwerking wordt aan weerszijden een stuk doorgezet in de onderdoorgang. Achter de panelen komt LED-verlichting met een warme lichtkleur. Het patroon van de perforaties vormt een afbeelding die door de verlichting extra zichtbaar wordt.
Impressie onderdoorgang halte Amstelveen Centrum (beeld van Posad)

Komt het er straks allemaal precies zo uit te zien?

Zoals in deel 1 ook aangegeven zal de toekomstige aannemer, die verantwoordelijk wordt voor de vernieuwing van de Amstelveenlijn, het Beeldkwaliteitsplan verder uitwerken en uitvoeren. Het plan en de beelden erin laten dus nog niet definitief zien hoe de Amstelveenlijn eruit komt te zien. Wel geldt het plan straks als nadrukkelijke leidraad voor de aannemer en wordt hij verplicht om te zorgen voor een hoogwaardige uitstraling van de betreffende gebiedsonderdelen.
